КСМ-М1-2 Приборы многоточечного мониторинга электроэнергии
Приборы многоточечного мониторинга электроэнергии КСМ предназначены для измерений электрических параметров в сетях переменного тока с отображением результатов измерений в цифровой форме, передачи результатов измерений по цифровым интерфейсам связи, телесигнализации и телеуправления.
Приборы многоточечного мониторинга электроэнергии КСМ-М1-1 имеют ЖК-индикатор, что дает возможность настройки и просмотра результатов измерений с помощью кнопок управления на лицевой панели через систему меню.
Внесены в Государственный реестр средств измерений
№ 94630-25
Приборы интегрированы в SCADA-систему ЭНТЕК. Заказать программное обеспечение можно у официального дистрибьютора компании ООО «Энтелс»
Приборы многоточечного мониторинга электроэнергии КСМ-М1-1 имеют ЖК-индикатор, что дает возможность настройки и просмотра результатов измерений с помощью кнопок управления на лицевой панели через систему меню.
Внесены в Государственный реестр средств измерений
№ 94630-25
Приборы интегрированы в SCADA-систему ЭНТЕК. Заказать программное обеспечение можно у официального дистрибьютора компании ООО «Энтелс»
В модификации КСМ-М1-2:
- 1 порт связи RS-485
- 1 порт Ethernet
- 4 дискретных входов
- 2 релейных выхода
- 1 импульсный выход
Область применения
- Низковольтные комплектные устройства (НКУ)
- Центры обработки данных (ЦОД)
- Цифровые подстанции (ЦП)
- Системы Автоматизации и РЗА
- Зарядные станции электромобилей
- Системы связи
- Системы мониторинга
- Системы учета электроэнергии и энергоресурсов
Подробнее
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Важная информация!
Для измерения электрических параметров в сетях переменного тока прибор многоточечного мониторинга электроэнергии КСМ-М1-2 может быть укомплектован несколькими типами датчиков тока.Для работы в диапазоне токов от 5А до 600А предлагаются разъемные датчики SCT и неразъемные BCT. Если измеряемая нагрузка находится в диапазоне от 600А до 3000А, предлагаются гибкие разъемные датчики тока FCT (датчик Роговского).

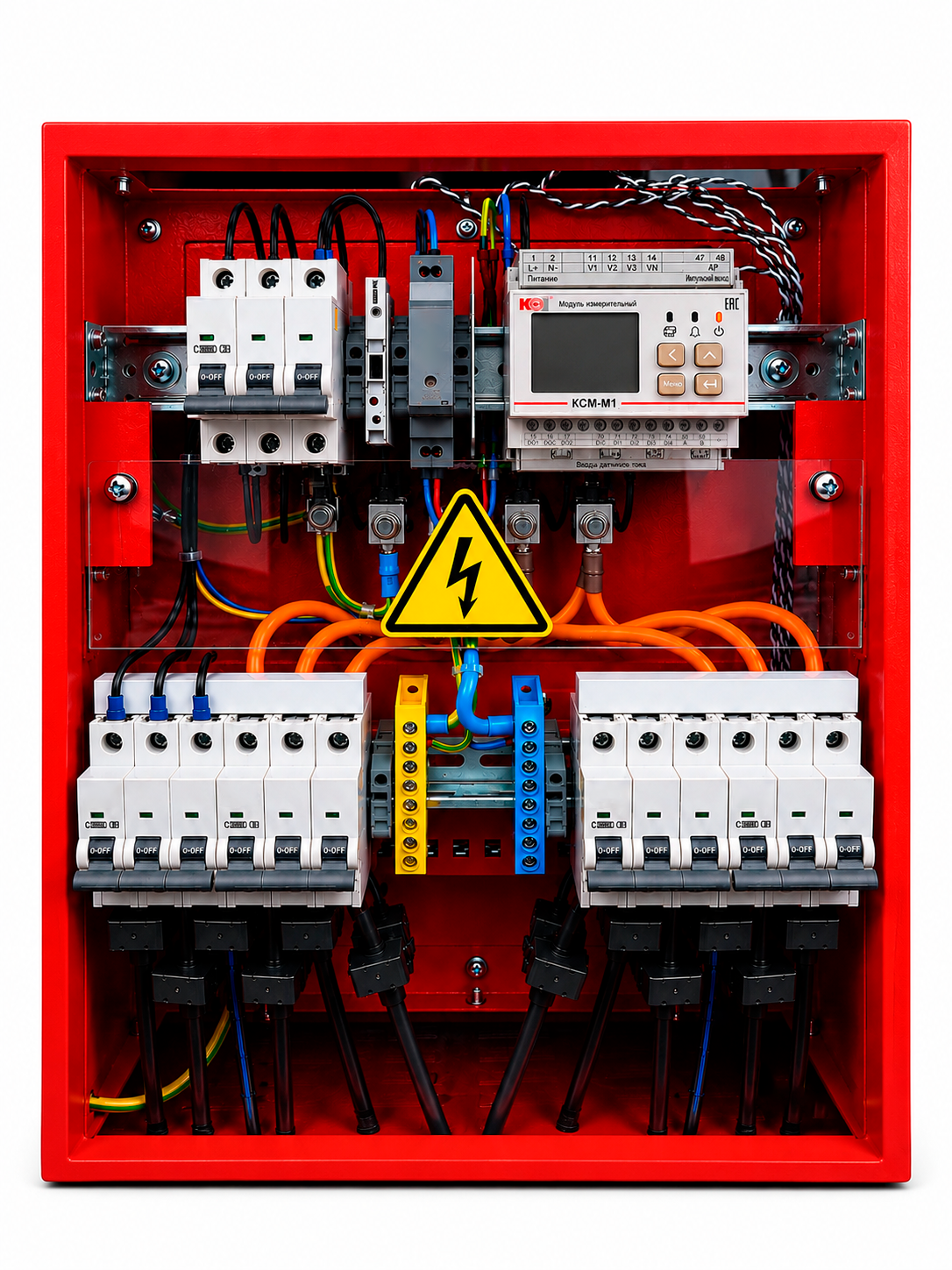

Прибор КСМ-М1-2 имеет четыре независимых токовых входа, позволяющих подключить к каждому по одному датчику тока любого типа и номинала.
Таким образом, подключив один, два, три или четыре датчика тока, у вас появляется возможность мониторить соответственно три, шесть, девять или двенадцать каналов одновременно.
Наличие у прибора КСМ-М1-2 таких опций как: ЖК-дисплей, порт связи RS485 и Ethernet, 4 дискретных входа, 2 релейных выхода, импульсного выхода, датчиков тока в диапазоне от 5А до 3000А, возможность измерения целого ряда электрических параметров, а также привлекательной цены, делает его отличным решением для использования в промышленных и прочих применениях.
Следует особо отметить, что поверка прибора КСМ-М1-2 осуществляется только с рекомендованными производителем датчиками тока типа SCT, BCT, FCT. Межповерочный интервал составляет четыре года.
В наличии имеются следующие модификации прибора КСМ-М1-2 в комплекте с датчиками тока:
Измеряемые параметры и дополнительные функции приборов КСМ-М1-2
- Измерение напряжения переменного тока
- Измерение силы переменного тока
- Измерение частоты
- Измерение электрической мощности
- Измерение коэффициента мощности
- Измерение электрической энергии
- Измерение коэффициента n-ой гармонической составляющей, n от 2 до 31, напряжения, тока
- Измерение коэффициента искажения синусоидальности напряжения, тока
- Подключение с помощью датчиков тока BCT, SCT, FCT (до 12 датчиков)
- Импульсный выход
- Порт связи RS-485, протокол Modbus RTU
- Порт связи Ethernet, протокол Modbus TCP
- Жидкокристаллический индикатор
- Крепление на DIN-рейку
Номинальные значения измеряемых входных сигналов
| Наименование характеристики | Значение |
|
Номинальное напряжение переменного тока (Uн), В: – фазное (Uнф) – линейное (междуфазное) (Uнл) |
100/√3; 380/√3
100; 380 |
|
Номинальная сила переменного тока (Iн), А: - для включения через датчики тока BCT, SCT - для включения через датчики тока FCT |
5; 50; 100; 200; 400; 600
600; 1000; 2000; 3000 |
|
Частота переменного тока (fн), Гц |
50 |
|
Коэффициент мощности (cos φн) |
1 |
|
Активная (реактивная, полная) мощность по фазе, Вт (вар, В·А) |
Uнф·Iн |
|
Суммарная активная (реактивная, полная) мощность, Вт (вар, В·А) |
√3·Uнл·Iн·(3·Uнф·Iн) |
Метрологические характеристики
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной погрешности (1) |
|
Среднеквадратичное значение напряжения, В |
от 0,2∙Uн до 1,2∙Uн |
γ = ±0,5 % |
|
Среднеквадратичное значение силы тока, А: - для датчиков тока BCT - для датчиков тока SCT; FCT |
от 0,02∙Iн до 1,2∙Iн |
γ = ±0,5 % γ = ±1,0 % |
|
Частота (f), Гц |
от 45 до 55 |
Δ = ±0,01 |
|
Активная фазная мощность, Вт |
от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 1,2∙Iн cos φ=1 |
γ = ±0,5 % γ = ±1,0 % (3) |
|
Суммарная активная мощность, Вт |
||
|
Реактивная фазная мощность, вар |
от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 1,2∙Iн sin φ=1 |
γ = ±0,5 % γ = ±1,0 % (3) |
|
Суммарная реактивная мощность, вар |
||
|
Полная фазная мощность, В∙А |
от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 1,2∙Iн |
γ = ±0,5 % γ = ±1,0 % (3) |
|
Суммарная полная мощность, В∙А |
||
|
Коэффициент мощности (cos φ) фазный, суммарный |
от –0,1 до –1 от +0,1 до +1 от 0,8∙Uн до 1,2∙Uн от 0,2∙Iн до 1,2∙Iн |
γ = ±0,5 % γ = ±1,0 % (3) |
|
Электрическая энергия в обоих направлениях активная (EP, EP-), Вт·ч 2) |
от 0,8∙Uн до 1,2∙Uн от 0,01∙Iн до 0,05∙Iн не включ. cos φ=1 |
δ = ±1,0 % |
|
от 0,8∙Uн до 1,2∙Uн от 0,05∙Iн до 1,2∙Iн cos φ=1 |
δ = ±0,5 % |
|
|
от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 0,1∙Iн не включ. cos φ=0,5 (инд.); cos φ=0,8 (емк.) |
δ = ±1,0 % |
|
|
от 0,8∙Uн до 1,2∙Uн от 0,1∙Iн до 1,2∙Iн cos φ=0,5 (инд.); cos φ=0,8 (емк.) |
δ = ±0,6 % |
|
|
Электрическая энергия в обоих направлениях активная (EP, EP-), Вт·ч 3) |
от 0,8∙Uн до 1,2∙Uн от 0,05∙Iн до 0,1∙Iн не включ. cos φ=1 |
δ = ±1,5 % |
|
от 0,8∙Uн до 1,2∙Uн от 0,1∙Iн до 1,2∙Iн cos φ=1 |
δ = ±1,0 % |
|
|
от 0,8∙Uн до 1,2∙Uн от 0,1∙Iн до 0,2∙Iн не включ. cos φ=0,5 (инд.); cos φ=0,8 (емк.) |
δ = ±1,5 %
|
|
|
от 0,8∙Uн до 1,2∙Uн от 0,2∙Iн до 1,2∙Iн cos φ=0,5 (инд.); cos φ=0,8 (емк.) |
δ = ±1,0 % |
|
|
Электрическая энергия в обоих направлениях реактивная (EQ, EQ-), вар·ч |
от 0,8∙Uн до 1,2∙Uн от 0,02∙Iн до 0,05∙Iн не включ. sin φ =1 |
δ = ±1,5 % |
|
от 0,8∙Uн до 1,2∙Uн от 0,05∙Iн до 1,2∙Iн sin φ =1 |
δ = ±1,0 % |
|
|
от 0,8∙Uн до 1,2∙Uн от 0,05∙Iн до 0,1∙Iн не включ. sin φ =0,5 |
δ = ±1,5 % |
|
|
от 0,8∙Uн до 1,2∙Uн от 0,1∙Iн до 1,2∙Iн sin φ =0,5 |
δ = ±1,0 % |
|
|
от 0,8∙Uн до 1,2∙Uн от 0,1∙Iн до 1,2∙Iн sin φ =0,25 |
δ = ±1,5 % |
|
|
Коэффициент искажения синусоидальности кривой напряжения (KU), % |
0,1 %≤KU<1 % 1 %≤KU<30 % |
Δ = ±0,1 δ = ±10,0 % |
|
Коэффициент искажения синусоидальности кривой силы тока (KI), % |
0,1 %≤KI<3 % 3 %≤KI<60 % |
Δ = ±0,15 δ = ±5,0 % |
Обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная.
(2) В случае использования датчиков тока ВCT.
(3) В случае использования датчиков тока SCT и FCT.
Технические характеристики приборов КСМ-M1-2
|
Параметры окружающей среды |
|
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 10 до +30 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от –20 до +70
95 при +35 °С |
|
Условия хранения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -40 до +85 95 при +35 °С |
|
Надежность |
|
|
Средняя наработка на отказ, тыс. ч |
70 |
|
Средний срок службы, лет |
10 |
|
Межповерочный интервал, лет |
4 |
|
Параметры электрического питания |
|
|
- напряжение переменного и постоянного тока, В - частота переменного тока, Гц |
от 80 до 270 45-65 |
|
Мощность, потребляемая от источника питания не более, ВА |
5 |
|
Напряжение пробоя не менее, кВ |
2 |
|
Входы напряжения |
|
|
Разрешающая способность, В |
0,1 |
|
Сопротивление измерительного входа напряжения не менее, МОм |
1,7 /фаза |
|
Перегрузка, % |
Постоянная :120 |
|
Частота входного сигнала, Гц |
45-55 |
|
Входы тока |
|
|
Номинальное значение |
В зависимости от типа датчика тока (Приложение 1) |
|
Импульсные выходы |
|
|
Ширина импульсов, мс |
80±20 % |
|
Максимальное напряжение, В |
35 |
|
Максимальный ток, мА |
10 |
|
Частота импульсов не более, Гц |
10 |
|
Релейные выходы |
|
|
Количество |
2 |
|
Нагрузка |
5 А; ~250 В/ |
|
Дискретные входы |
|
|
Количество |
4 |
|
Напряжение на разомкнутом входе / ток замкнутого входа: |
|
|
Коммуникационный интерфейс 1 |
|
|
Тип интерфейса |
RS-485 |
|
Скорость обмена не более, бит/сек |
38400 |
|
Протокол связи |
Modbus-RTU |
|
Коммуникационный интерфейс 2 |
|
|
Тип интерфейса |
Ethernet |
|
Протокол связи |
Modbus-TCP |
30 В;
Структура условного обозначения модификаций приборов
(1) Для выбора варианта датчика тока необходимо воспользоваться Приложением 1.
(2) Указать номинальный ток выбранного датчика тока (ВСТ, SCТ, FCT).
(3) Указать номинальное напряжение, например, 380 В.
(4) В зависимости от необходимой схемы включения.
Пример оформления заказа
Прибор многоточечного мониторинга электроэнергии КСМ-М1-2-1-1-5А-100В-3Прибор многоточечного мониторинга электроэнергии типа КСМ-М1-2, с тремя внешними неразборными датчиками тока типа ВСТ, с номинальным током внешнего датчика тока 5А, номинальным линейным напряжением 100В (фазным 100/√3 В).
Характеристики
|
Артикул
|
33335 |
