PD194PQ-9R4T Многофункциональные приборы 1RS-485 (лицевая панель 96х96 мм)
Многофункциональные цифровые электроизмерительные приборы PD194PQ торговой марки КС® предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.
№ 55602-13
Область применения
- Низковольтные комплектные устройства (НКУ)
- Системы телемеханики
- Системы Автоматизации и РЗА
- Системы связи
- Системы мониторинга
- Системы учета электроэнергии и энергоресурсов
№ 55602-13
Подробнее
21 350 руб.
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Описание
Особенности
- Измерения: 31 параметр электрической сети (напряжения фазные, линейные, среднее по фазам, среднее линейное, нулевой последовательности; токи фазные, средний по фазам, нулевой последовательности; мощности активные, реактивные, полные по фазам и суммарные, коэффициенты мощности по фазам и общий, частота).
- Номинальное значение напряжения переменного тока (UН): 500В.
- Номинальное значение силы переменного тока на входе (IН): 5А.
- Порт связи: RS-485 (Modbus RTU).
- Трехстрочный светодиодный индикатор (красный).
- Габаритный размер: 96х96 мм.
- Импульсный выход: 1.
- Основная приведенная погрешность измерения: ± 0,5%.
- Подключение: по 3-фазной 3-проводной или 3-фазной 4-проводной схеме.
- Настройка прибора: с помощью кнопок на передней панели.
- Питание: 80...270 В.
- Рабочий диапазон температур: от -40°С до +70°С.
- Степень защиты по передней панели: IP66 (по ГОСТ 14254-96).
- Средний срок службы: 25 лет.
- Межповерочный интервал: 8 лет.
- Гарантия: 3 года.
Основные технические характеристики
|
Характеристика / Параметр |
Описание / Значение |
|
|
Номинальное значение силы тока Iн(1) |
А |
5 |
|
Номинальное значение линейного Uнл (фазного Uнф) напряжения(1) |
В |
100 (57,7); 380 (220) |
|
Частота тока и напряжения |
Гц |
от 45 до 55 |
|
Погрешность измерения
|
|
|
|
Допустимая кратковременная перегрузка на измерительных входах напряжения |
В |
2•Uн в течение 60 с |
|
Допустимая кратковременная перегрузка на измерительных входах тока |
A |
по таблице 2 |
|
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц |
В |
от 80 до 270 |
|
Напряжение питания(1) |
В |
~80-270, 45-55 Гц или =80-270 |
|
Мощность, потребляемая от источника питания, не более |
BА |
5 |
|
Сопротивление измерительного входа тока, не более |
мОм |
20 |
|
Сопротивление измерительного входа напряжения, не менее |
МОм |
1 |
|
Схема подключения каналов измерения напряжения |
1-фазная 2-проводная, 3-фазная 3-проводная или 3-фазная 4-проводная(1) |
|
|
Цифровые порты |
1 порт RS-485, скорость от 2400 до 9600 бит/с, протокол Modbus RTU |
|
|
Условия эксплуатации |
Температура окружающего воздуха, °С |
от - 40 до +70 |
|
Относительная влажность, % |
до 95 при 35°С |
|
|
Средняя наработка на отказ |
ч |
200 000 |
(1) Выбирается при заказе.

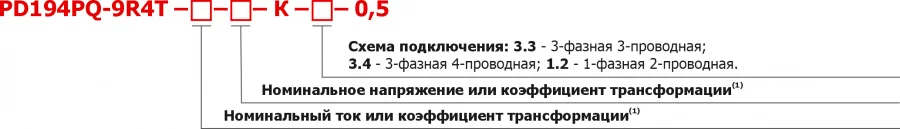

Структура условного обозначения модификаций многофункциональных приборов
(1) В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи непосредственно, без измерительных трансформаторов тока (напряжения), указать номинальный ток, например 5А (номинальное напряжение, например, 380В).
В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи через измерительные трансформаторы тока (напряжения), указать коэффициент трансформации тока, например, 200А/5А (коэффициент трансформации напряжения, например, 110000В/100В). В числителе - номинальный ток (напряжение) первичной цепи трансформатора, в знаменателе - номинальный ток (напряжение) вторичной цепи трансформатора.
Номинальное показание тока (напряжения) прибора (значение, указанное в числителе дроби) пользователь может изменять через меню настройки прибора, что позволяет настраивать прибор для работы с трансформаторами с разным номинальным током (напряжением) первичной цепи. В отличие от номинального показания тока (напряжения) номинальное значение входного тока (напряжения) прибора (значение, указанное в знаменателе дроби) изменению не подлежит.
Пример оформления заказа
Многофункциональный прибор PD194PQ-9R4Т-5/5А-500В-К-3.4-0,5.
Многофункциональный прибор переменного тока, с номинальным входным током 5 А и трансформацией по току 5/5, номинальный линейное напряжение 500 В, схема подключения 3-фазная 4-проводная, погрешность измерения ±0,5 %, 1 порт связи RS-485.
